Armar conector MC4

Ago 28, 2025 | Instalaciones

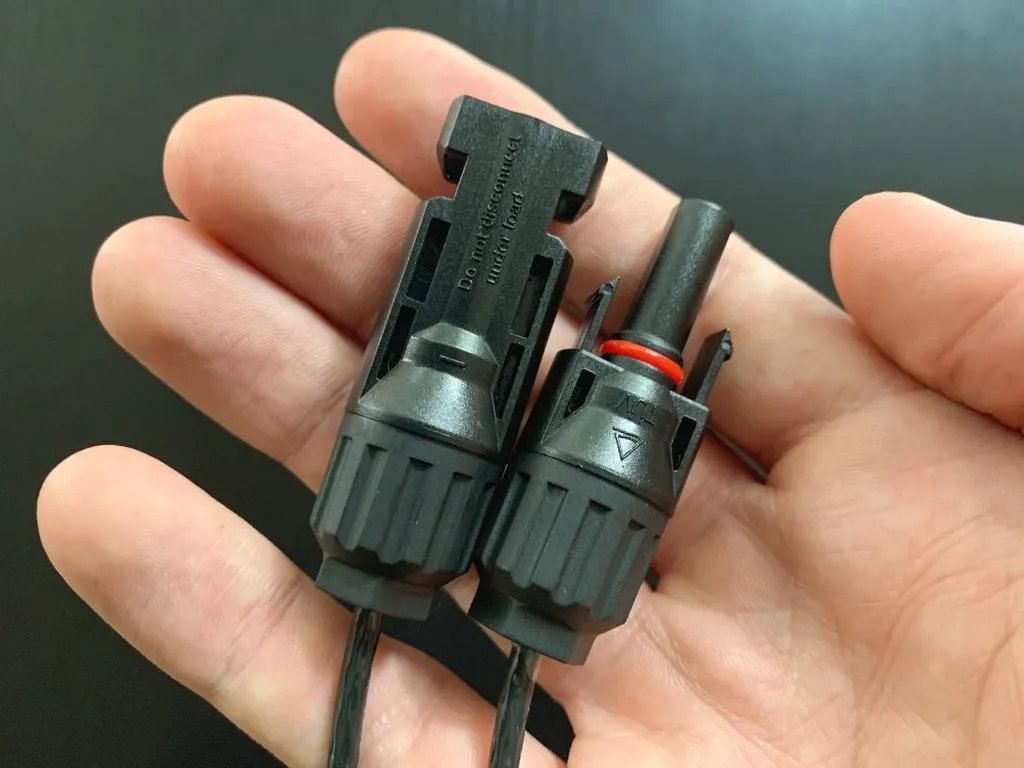

conector mc4 macho y hembra

Cómo armar un conector MC4 paso a paso

En las instalaciones fotovoltaicas, la seguridad y la eficiencia dependen de cada detalle. Uno de los elementos más utilizados son los conectores MC4, que permiten la unión estanca y confiable de los cables solares.
 En este artículo te explicamos cómo armar un conector MC4 Suntree de manera correcta, qué herramientas se necesitan y qué precauciones debes tomar.

Herramientas necesarias

Antes de comenzar, asegúrate de contar con las herramientas adecuadas:

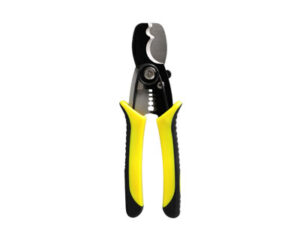

  • Pelacables solar (para 2.5, 4 o 6 mm²).

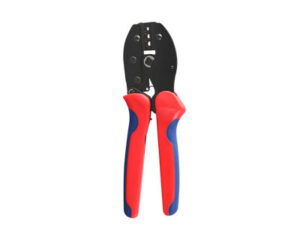

  • Crimpadora MC4 (herramienta específica de engaste).

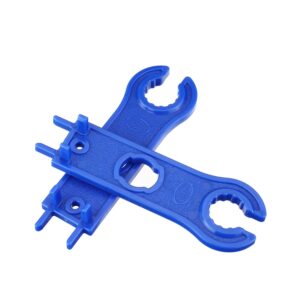

  • Llaves MC4 (plásticas, para ajustar el conector).

  • Multímetro (para comprobar continuidad y polaridad).

  • Guantes dieléctricos (recomendados por seguridad).

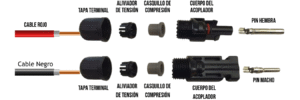

🔧 Componentes de un conector MC4 Suntree

Cada conector (macho o hembra) está formado por:

  • Tapa terminal → pieza posterior que sella y protege el cable.
  • Aliviador de tensión → evita que la fuerza mecánica del cable dañe la conexión.
  • Casquillo de compresión → asegura el sellado y hermeticidad al cable.
  • Cuerpo del acoplador → la carcasa principal del conector (macho o hembra).
  • Pin metálico (macho o hembra) → elemento conductor que se crimpan al cable.

PARTES-MC4

⚙️ Paso a paso: armado de un MC4

1. Preparación del cable

  • Corta el cable solar a la medida necesaria.

  • Pela la funda dejando entre 6 y 7 mm de cobre expuesto.

  • Verifica que el cable sea del calibre adecuado (2.5, 4 o 6 mm²).
    👉 Consejo: al pelar evita dañar los filamentos de cobre.

2. Crimpado del pin

  • Inserta el conductor pelado dentro del pin metálico (macho o hembra).

  • Coloca el pin en la crimpadora MC4 en la ranura correspondiente al calibre.

  • Aprieta hasta completar el engaste.

  • Revisa que el pin quede firme y sin filamentos sueltos.

3. Ensamblaje del conector

  • Pasa primero la tapa terminal, el aliviador de tensión y el casquillo de compresión por el cable.

  • Inserta el pin crimpado en el cuerpo del acoplador hasta que encaje con un clic.

  • Enrosca la tapa terminal hasta ajustar, aplicando torque final con llaves MC4 (sin excederse).

4. Verificación final

  • Repite el proceso en el conector complementario (macho y hembra).

  • Conecta ambos para confirmar que el acople es firme.

  • Usa un multímetro para comprobar continuidad y polaridad.

Recomendaciones de seguridad

  • Nunca manipules conectores cuando los paneles estén generando energía.

  • Revisa siempre la polaridad antes de cerrar la instalación.

  • No reutilices pines ya crimpados.

  • Asegúrate de que el cierre sea hermético para mantener la protección IP67 contra agua y polvo.

Conclusión

El correcto armado de un conector MC4 Suntree garantiza una instalación solar más segura, eficiente y duradera.
Con las herramientas adecuadas y siguiendo estos pasos, obtendrás conexiones resistentes, confiables y preparadas para la intemperie.

En Solsur trabajamos con conectores solares de calidad como los Suntree MC4, que cumplen con los estándares internacionales y aseguran un rendimiento confiable para tu sistema fotovoltaico.
